Voitures à bogies de l'Etat type 1910

  Mise à jour le 11 dec 2016 µ





Lorsque le réseau de l'Etat absorbe la Compagnie des Chemins de Fer de l'Ouest après 1908, le parc de voitures à bogies est très limité. Il n'existe en effet que les voitures en teck construites par l'Ouest en 1900, et les 7 voitures "Parent" de l'Etat de 1889.

L'Etat va lancer à partir de 1910 la construction d'un parc important de 342 véhicules de toutes classes. Le matériel sera construit à caisse bois et panneaux de tole, mais les dimensions et aménagements vont s'inspirer fortement des voitures teck de l'ancien Ouest.

Ces voitures sont reconnaissables à leur grande longueur, la présence de deux fenetres géminées coté compartiment, et aux nombreuses fenetres coté couloir.

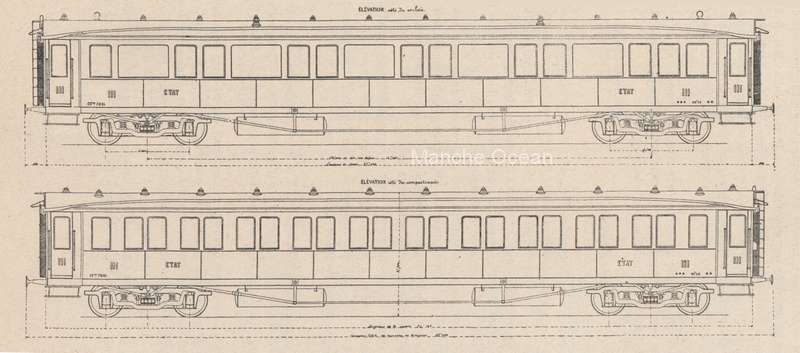

Diagramme d'une voiture de troisième classe à 10 compartiments C10yfi



Le parc est constitué des véhicules suivants:

  • 2 voitures salons
  • 72 voitures de première A7,
  • 13 voitures de première comprenaient 3 compartiment couchette, un à canapé lit, un à fauteuils lits, un demi à canapé lits,
  • 5 voitures mixtes première-fourgon A3D,
  • 48 voitures mixtes première-deuxième A3B5,
  • 18 voitures mixtes deuxième-troisième B4C5,
  • 73 voitures de deuxième classe B9,
  • 5 voitures mixtes deuxième-fourgon B4D,
  • 65 voitures de troisième C10,
  • 22 voitures mixtes troisième-fourgon C5D, de longueur semblable aux A7 et comportant 4 portes par face et deux vigies.
  • 19 fourgons à bogies

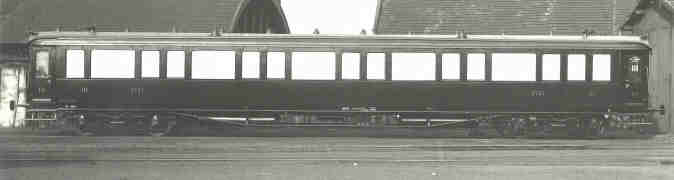

Voiture de troisième classe à 10 compartiments C10yfi. (photo Etat coll L.Fournier).




Synthèse du matériel



Date Type nbr
Numero Etat
Numero 1924
Longueur caisse / hors tout Entraxe Tare (t) Compartiments
1914 salon 2 ASIclpy 1&2 21,46 14,46 39
1911-1914 A7 72 AAfpy 7050/7121 A7yfi 2547/2615 20,90 13,50 2,16*1,91
1913 A7c4 13 AAcfpy 7001/7013 A7c4yfi 251/263 21,460 (p) 14,060 34 modifiées 1930
1912 A3D 5 ADADfpy 7001/7005 A3Dyi 4801/4805 20,90 13,5 35
1911 A3B5 48 ABABfpy 7006/7053 divers 21,47

2,16*2m

1,83*2m

1912 B9 6 Bfy 601/606 B9yfi 8991/8996 22,4 (p) 15,0 37

1911

B9

67

BBfpy 7041/7107 B9yfi 9040/9105 22,5 15,0 38,5
1912 B4C5 3 BCfy 651/653 B4Cyfi 10641/10642 & AB3C5yfi 10643 21,460 14,060 37
1914 B4C5 15 BCBCfpy 7001/7015 divers 21,460 14,460 37
1913 B4D 5 BDBDfpy 7001/7005 B4Dyi 10991/10995 22,4 15,0 36
1910 C10 56 CCfpy 7001/7056 C10yfi 18501/18556 22,4 (p) 15,0 36,5
1912 C10 9 Cy 701/709 C10yfi 18303/18311 22,4 15,0 37
1913 C5D 22 CDCDfpy 7001/7022 C5Dyi 10851/10872 22,4 15,0 36
1914 Fourgons 19 Dfpy 7601/7619 Dyi 28017/28019 20,9 13,5 31,5



note: (a) nombre de véhicule différent selon la numerotation . (b) voitures A7C2 couchettes dans les compartiments 3et 4
