Les voitures du Chemins de fer des Charentes
Avec la complicité de J.P.Vergez
Mise à jour 18 mars 2006 µ
A sa création en 1878, le réseau de l'Etat hérite du matériel des anciens réseaux. Un nombre important de 292 voitures voyageurs provient du chemin de fer des Charentes.
Chaque compagnie se devant d'accueillir les personnalités lors des inaugurations et voyages officiels, la Compagnie des Charentes possédait une voiture salon construite en 1869.
Longue de 9.630, cette voiture est accessible à une extrémité.

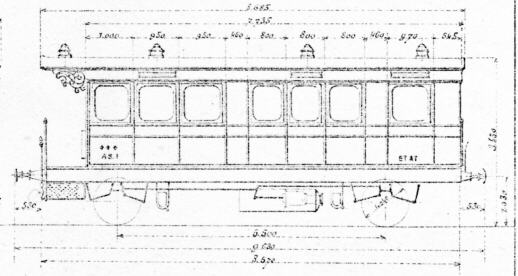

Voiture salon AS1ex Charentes (envoi JPVL)
30 voitures de première à trois compartiments.
Ces voitures ont été construites en trois lots de 14 voitures de 1867, 10 voitures en 1871 et 6 voitures en 1875.
Certaines voitures seront déclassées en mixte A1B2 en 1930.

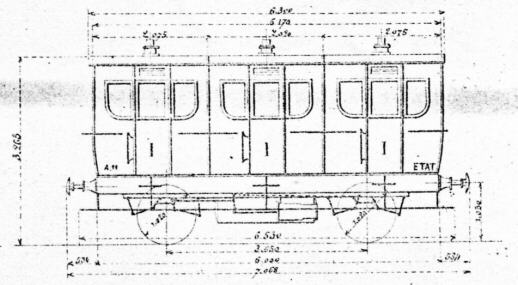

Voiture A3 série A 11 à 40 ex Charentes (envoi JPVL)
18 voitures mixtes à deux compartiments de première classe et deux compartiments de seconde classe.
Elles sont constuites en deux lots de 12 voitures en 1871 et 6 en 1875.

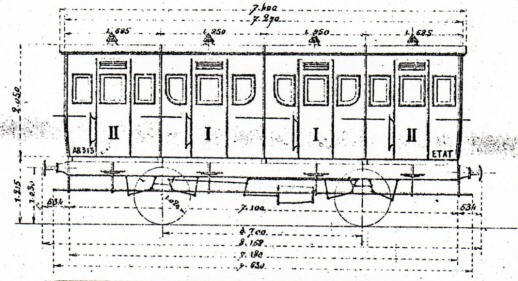

Voiture A2B2 série AB 313 à 318 ex Charentes (envoi JPVL)
46 voitures voyageurs à quatre compartiments de seconde classe.
Ces véhicules étaient répartis en trois sous séries:
- quatorze voitures B1201 à 1214 construite en 1867 à chassis bois sans frein,
- quatre voitures Bf 1701 à 1704 identiques mais avec guérite et frein à vis,
- vingt huit B1215 à 1242 construites entre 1871 et 1875 à chassis fer

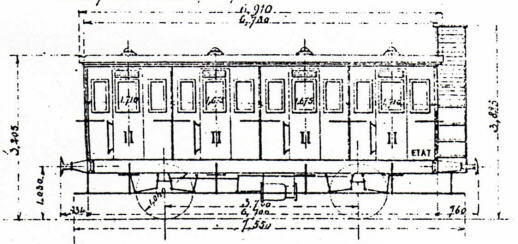

Voiture B4 série B1701 à 1704 ex Charentes (envoi JPVL)

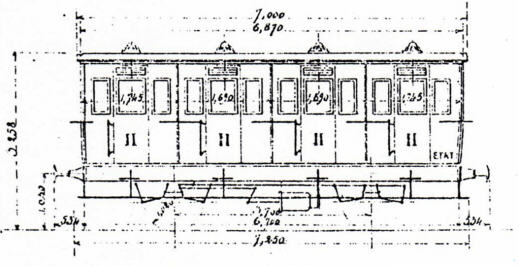

Voiture B4 série B1215 à 1242 ex Charentes (envoi JPVL)
196 voitures voyageurs à cinq compartiments de troisième classe.
Ces véhicules étaient également répartis en plusieurs sous séries.
- 40 voitures à entraxe de 3.7m sans frein numérotées 2501 à 2540.
- 15 voitures identiques mais avec guérite et serre frein numérotées Cf 3301 à 3315
- 83 véhicules C2541 à 2623 construits en 1871 à entraxe de 3,7m sans frein.
- 22 véhicules C2624 à 2645 identiques mais construits en 1875
- 28 véhicules Cf 3316 à 3343 construites en 1872 identiques mais avec guérite et serre frein
- 8 véhicules Cf 3344 à 3351 identiques et construits en 1875

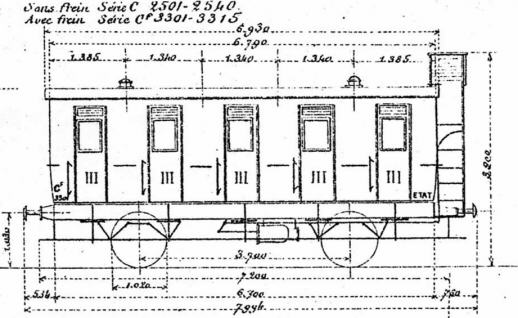

Voiture C5 série Cf3301 à 3315 avec guérite serre frein ex Charentes (envoi JPVL)
Voiture C5 série 3316 à 3351 avec guérite serre frein ex Charentes (envoi JPVL)
L'Etat hérite également d'une unique voiture à impériale fermée type ABC qui sera numérotée ABCE 801.
En plus des voitures voyageurs, l'Etat reprend 25 fourgons à vigie construits en 1872 et 1875.
Fourgon Df 3715 à 3740 ex CF Charentes (envoi JPVL)

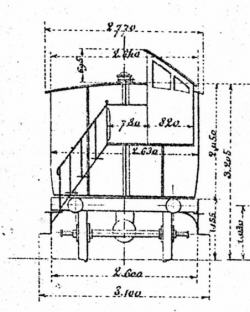

Guérite type Charentes sur les voitures C3301 à 3315 (envoi JPVL)
Synthèse des voitures voyageurs Charente
Type N° Charentes N° Etat Nombre Date construc. Empatt.(m) Long HT (m) Larg caisse (m) Tare Nbr de places salon ? ASl 4 1 1869 5,5 9,630 3,0 9,0 17 A3 A1/14 A11/24 14 1867 3,5 7,126 2,620 7,0 24 A3 A15/24 A25/34 10 1871 3,5 7,126 2,620 7,5 24 A3 A25/30 A35/40 6 1875 3,65 7,126 2,620 8,0 24 A2B2 AB1/12 AB 301/312 12 1872 3,6 8,226 ? 8,5 36 A2B2 AB13/18 AB313/318 6 1875 3,7 8,168 2,620 int 8,2 36 ABC ABC1 ABCE 801 1 1869 ? 8.250 ? 8.0 71 B4 B1/14 B1201/1214 14 1867 3,7 8,168 2,610 6,5 40 B4 Bf ? Bf1701 à 1704 4 1867 3,7 8,194 2,610 7,0 40 B4 B15/19 B1215/1219 5 1871 3,7 7,826 2,620 7,5 ? B4 B20 B1220 1 1871 3,7 7,826 2,620 7,5 30 B4 B21/30 B1221/1230 10 1871 3,7 7,826 2,620 7,5 30 B4 B31/36 B1231/1236 6 1871 3,7 7,826 2,620 7,5 40 B4 B37/42 B1237/1242 6 1875 3,7 7,826 2,620 9,0 40 C5 C1/40 C2501/2540 40 1867/68 3,7 7;768 2,630 6,5 50 C5 C41/123 C2541/2623 83 1871/72 3,6 8,168 2,620 7,5 50 C5 C124/145 C2624/2645 22 1875 3,7 8,226 2,620 8,0 50 C5 Cf801/815 Cf3301/3315 15 1867/68 3,7 7,994 2,630 6,5 50 C5 Cf816/843 Cf3316/3343 28 1872 3,6 8,394 2,620 8,0 50 C5 Cf844/851 Cf3344/3351 8 1875 3,7 8,394 2,620 8,5 50
Total 292
